TMPSYS-Kat - The Real Time Operation Monitoring System
Tempestini Systems presenta TMPSYS-Kat, piattaforma integrata di monitoraggio e controllo di impianti industriali e ambienti complessi.
TMPSYS-Kat è in grado di raccogliere dati provenienti da una infrastruttura multi sensore e di agire contestualmente grazie ad un sistema di regole flessibile e adattabile ad ogni esigenza.
Grazie alla tecnologia UWB ed alla piattaforma TMPSYS-Kat, Tempestini Systems è in grado di fornire ai propri clienti la miglior soluzione tecnologica disponibile oggi sul mercato per le applicazioni RTL (Real Time Location).
TMPSYS-Kat gestisce ed integra informazioni provenienti da differenti tecnologie (quali DCS, SCADA, PLC, gestionali, ERP, sistemi di supervisione e controllo, workflow, piattaforme di videosorveglianza, piattaforme di localizzazione come UWB, GPS, RFId…) al fine di garantire il monitoraggio e sicurezza di impianti e persone.
Le principali funzionalità di TMPSYS-Kat sono:
- Monitoraggio della situazione in tempo reale
- Informazioni in tempo reale circa la posizione di oggetti e persone ed eventuali informazioni supplementari (ad esempio attraverso interfacce con software ERP)
- Controllo d’accesso
- Integrazione con sistemi di video sorveglianza
Un’applicazione concreta riguarda la possibilità di guidare squadre di emergenza nelle zone in cui sono dislocati degli operatori in difficoltà.
TMPSYS-Kat è rivolto a tutte le situazioni di operatività in ambienti critici quali:
- Oil & Gas Plants
- Aeroporti
- Cantieri navali e Interporti
- Linee di produzione
- Edifici
TMPSYS-Kat integra la tecnologia RTL UWB
Questa tecnologia è l’unica per sistemi di localizzazione in tempo reale Ultra Wide Band certificata in Europa.
Sensori UWB
Il sensore UWB è uno strumento di precisione di misura, contenente un array di 5 antenne UltraWideBand (UWB) per ricevere gli impulsi radio dai tag. I sensori calcolano la posizione dei tag basandosi sulla differenza di tempo di arrivo degli impulsi e l’angolo di incidenza dei tag. Questa combinazione unica di tecniche di misurazione fornisce uno strumento flessibile indoor e outdoor per un sistema di localizzazione potente e robusto, che consente sia un’accurata posizione in 3D, determinata da due o più sensori che ricevono il segnale ad impulsi UWB.
Tag UWB
I tag sono dei dispositivi piccoli e robusti che, applicati a beni o persone, rendono possibile la loro localizzazione in tempo reale in 3D con una precisione di 15 centimetri. Oltre alle funzionalità di localizzazione, i tag includono funzionalità aggiuntive come i LED per una facile identificazione, un buzzer per fornire funzionalità di messaggistica, un rilevatore di movimento per attivare istantaneamente il tag e pulsanti a cui possono essere associati eventi specifici definiti via software.
Caratteristiche Tecniche TMPSYS-Kat
TMPSYS-Kat è al centro del flusso informativo proveniente dalla sensoristica da campo: real time location UWB indoor, tag GPS-WiFi / GPRS outdoor, contapersone ottici, network camera per videosorveglianza e/o motion detection e pattern recognition, misuratori di tempertura, pressione, fumi, varchi RFId per tag EPC UHF, etc.

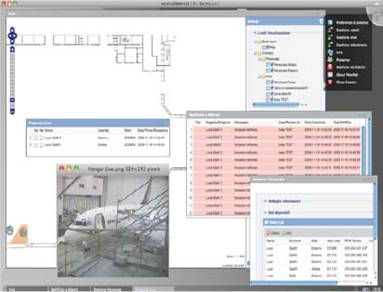

Il DashBoard di TMPSYS-Kat consente di rappresentare le informazioni spaziali con tavole sinottiche e livelli di dati che consentono di ottenere un sistema di augmented reality.
- Semplifica l’overload informativo
- Usa un semplice linguaggio iconico
- Mostra le posizioni (e/o le numerosità) delle persone monitorate
- Si interfaccia con i sistemi di videosorveglianza IP (Cisco, Axis, etc.)
- Permette il Replay di tutti gli eventi registrati in un range temporale
- Interfaccia Web Firefox / Safari / Ie8
Rule Engine
TMPSYS-Kat mette a disposizione un sistema sofisticato per la definizione di regole comportamentali. In funzione del verificarsi o meno di eventi è possbile scatenare messaggi ed azioni.
Funzionalità di Real Time Location (RTL) e visualizzazione
TMPSYS-Kat consente la visualizzazione in tempo reale degli oggetti monitorati su una rappresentazione visuale dell’impianto da controllare. TMPSYS-Kat è un prodotto Java Enterprise.
Architettura software di TMPSYS-Kat
Tecnologia UWB
Il sistema RTL utilizza frequenze radio in modalità ultra-wideband (UWB) ad impulsi, per ottenere risultati impensabili da raggiungere con tecnologie radio convenzionali. Il vantaggio è dovuto alla resistenza alla distorsione dei segnali causata dalle riflessioni negli ambienti complessi.
Tecnologie AoA e TDoA combinate
I sensori utilizzano la combinazione delle tecnologie Angle-of-Arrival (AoA) e Time-Difference-of- Arrival (TDoA). Ciò consente di ottenere più misure per sensore rispetto a sistemi concorrenti rendendo il sistema più affidabile soprattutto in ambienti ostili e complessi (ad esempio: ambienti che contengono molti oggetti di metallo, ostacoli in cemento, etc).
Accessibilità della tecnologia
Gli strumenti di calibrazione consentono di visualizzare graficamente tutte le letture dei sensori in 2D e 3D, per simulare gli effetti di variazioni della configurazione, rendendo facile individuare errori e quindi ottimizzare le prestazioni.
Algoritmi di localizzazione Filter-based
I sensori includono algoritmi di filtering per i dati spaziali che utilizzano modelli di Object Dinamics per migliorare la precisione della localizzazione di tag con comportamento statico e dinamico, in una varietà di ambienti, eliminando riflessioni e valori ambigui.
Strumenti di simulazione
Tutti i sensori ed i tag possono essere simulati in ambienti Linux o Windows; con gli strumenti di simulazione è possibile progettare ed ottimizzare la configurazione della rete dei sensori. Una volta ottenuta la precisione desiderata, il simulatore produce il lay out del sistema.
Schema di una infrastruttura TMPSYS-Kat
Visualizzazione grafica dei dati AoA TDoA per un
singolo tag durante il transito in un deposito
